ZKA21系三坐標數控深孔鉆機床采用槍鉆加工方式（外排屑），主要針對細小深孔加工，加工直徑3-40mm,加工深度500mm,長徑比可達1:100以上。
德州普利森-深孔機床行業第壹品牌，深孔機床標桿企業，航空、石油領域認證品牌
咨詢產品型號信息，請撥打客服熱線：028-60331766 四川奕海機械設備有限公司
ZKA21系三坐標數控深孔鉆機床采用槍鉆加工方式（外排屑），刀具旋轉進給，工件固定在工作臺上，工作臺可以垂直和橫向移動；采用進口或國產的數控系統，具有單動和自動循環功能，三個伺服軸：X軸、Y軸、Z軸，采用伺服電機驅動滾珠絲杠副實現各軸的移動；刀具轉速和進給量均為無級調速。******鉆孔直徑是20mm、30mm、40mm三種規格。具有鉆削直孔、斜孔、盲孔和階梯孔的功能。廣泛應用于汽車、摩托車行業、模具行業、軍工行業、航天工業、液壓閥體、齒輪軸類等零件的小深孔加工。
機床特點：
1、床體及箱體均采用優質鑄鐵鑄造，具有良好的剛性和穩定性。
2、在鉆削深孔過程中刀具中途無需退刀。
3、采用數控系統控制，自動化程度高。
4、刀具的旋轉和進給均為無級調速。
5、X軸：燕尾形滑動導軌或滾動直線導軌（四主軸系列），Y軸：矩形滑動導軌，Z軸：滾動直線導軌。
6、具有三個伺服軸，可實現坐標孔的加工。
7、主軸、滑動導軌面等部件均采用自動間歇潤滑。
8、高壓冷卻系統采用變頻電機驅動齒輪泵，并采用浸入式油溫控制器。
9、采用自動排屑機排除切屑。
10、具有多種自動監控裝置。
11、四主軸系列獨特之處：機床采用雙進給系統（雙Z軸），每個進給系統驅動一個鉆桿箱，每個鉆桿箱為雙主軸結構，冷卻系統高壓泵組為雙泵結構，機床可同時加工四個或兩個工件。操作者可在機床前后兩側操作，機床操作方便。鉆桿箱移動（Z軸）用導軌都采用直線導軌，工作臺垂直方向移動（Y軸）用導軌都采用雙矩形滑動導軌，工作臺橫向移動（X軸）用導軌都采用直線導軌。配備專用冷卻系統，為深孔鉆削提供高壓大流量高清潔的切削油。配備自動排屑機、油溫控制器、過濾系統、高壓泵組等。油箱上的所有部件采用拖盤整體裝配，方便油箱清理，適于磁性和非磁性材料加工。刀具進給采用伺服電機驅動滾珠絲杠實現；刀具旋轉采用伺服主軸電機驅動；刀具的進給和旋轉均可實現無級調速。機床具有壓力保護、冷卻系統液位和溫度保護、刀具保護、行程保護等功能。

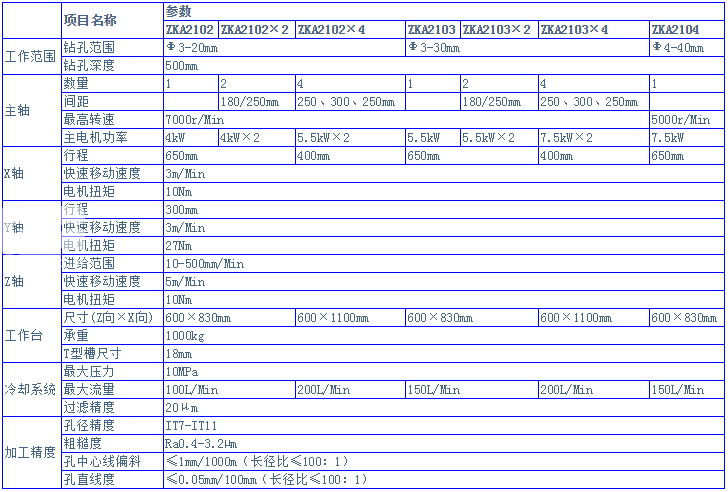

主要規格及性能
機床標配部分
標配KND或廣數980T數控系統、手脈控制盒、鉆桿支架、鏈板式自動排屑機、集中潤滑油站、專用冷卻系統、平網式紙帶過濾機、警示燈、調整工具、工作燈、機床墊鐵、油溫控制器、氣動系統或液壓系統（四主軸系列）等。
機床選配部分
槍鉆刀具、輔具、切削油、磨刀機、刃磨裝置、甩油機、磁性排屑機（四主軸系列為標配）、機床
全防護罩（四主軸系列為標配）、電箱空調、西門子數控系統、FANUC數控系統。
